Gdy mówimy o wydarzeniach angażujących nagłośnienie, oświetlenie, czy multimedia, zwykle przychodzą nam na myśl różne urządzenia, peryferia, okablowanie itp. Tymczasem przy tego rodzaju okazjach spotykamy także rozwiązania, które wydają się niezbędne, choć niekoniecznie rzucające w oczy. Takimi są choćby systemy ochrony kabli, jak specjalne najazdy – możemy je zresztą znaleźć w wielu miejscach przestrzeni publicznej, są bowiem czymś bardzo powszechnym. W ofercie warszawskiej firmy BSC System znalazły się rozwiązania CableGuard, którym poświęcimy nieco miejsca w tym artykule.
Oferta CableGuard jest bardzo szeroka, pokrywając praktycznie całe spektrum potencjalnych zastosowań.
Wspomniana marka została stworzona przez firmę Ten 47’s, która ma siedzibę w niewielkiej miejscowości Diseart, która obecnie jest właściwie przedmieściem szkockiego miasta Kirkcaldy, położonego na brzegu zatoki Firth of Forth, mającej zresztą szczególne miejsce w historii Wielkiej Brytanii. Macierzysta firma powstała w 2001 roku, a cała produkcja odbywa się w zakładzie znajdującym się w Szkocji. Oferta CableGuard jest bardzo szeroka, pokrywając praktycznie całe spektrum potencjalnych zastosowań. Najazdy i systemy ochrony kabli są wykonane z wysokiej jakości materiału poliuretanowego, stabilizowanego poprzez napromieniowanie UV i bezhalogenowego. Ten materiał gwarantuje oczekiwaną wytrzymałość i trwałość elementów, przy zachowaniu relatywnie niewielkiej wagi i rozmiarów. Generalnie wszystkie wyroby oferowane są w wersji dwukolorowej, czyli czarnej i czerwonej (RAL3020), aczkolwiek na specjale życzenie klienta możliwe jest wykonanie ich w innych wariantach kolorystycznych. Wybór takiego połączenia nie jest przypadkowy, bowiem sprawia, że profile są doskonale widoczne, co zwykle jest dość istotne – jeśli na miejscu ich wykorzystania odbywa się intensywny ruch, piesi czy kierowcy powinni widzieć, że na drodze znajduje się pewna przeszkoda i należy zachować ostrożność. Systemy są generalnie niskoprofilowe, ale jednak wystają nieco powyżej drogi, chodnika, zatem lepiej gdy są widoczne.
Produkty marki CableGuard są stosowane na największych światowych wydarzeniach takich jak np. zakończone niedawno XXXIII Letnie Igrzyska Olimpijskie w Paryżu.
Produkty CableGuard pozwalają także na pewną personalizację, na pokrywach systemu można wytłoczyć logo używającej ich firmy. Systemy mają formę modułową, poszczególne elementy można ze sobą łączyć, bowiem z jednej strony posiadają specjalne wypustki (systemu „dog bone”), z drugiej zaś odpowiadające im kształtem otwory. W ten sposób można ochronić kable o dowolnej długości. W ofercie są zarówno produkty dla pojedynczego kanału, jak i większej ich liczby, przeznaczone dla miejsc z ruchem pieszym i lekkim, ale także solidniejsze, chroniące przed intensywnym ruchem ciężkich pojazdów. Najazdy mają na swojej powierzchni specjalny wzór antypoślizgowy, charakteryzujący się dużą przyczepnością w każdych warunkach pogodowych. Odporność na poślizg, wg normy DIN 51130, wynosi R11. Zastosowany poliuretan jest bardzo wytrzymały, zatem wszystkie elementy oferują dobrą ochronę, nawet w przypadku ciężkiego ruchu. Są także odporne na promieniowanie UV, zatem mogą być położone w miejscach o dużym nasłonecznieniu. Generalnie najazdy przeznaczone są do pracy w temperaturach od -40°C do +49°C. Stanowią także dobro ochronę przed deszczem, dodajmy, że użyty materiał charakteryzuje się absorpcją wody poniżej 1% w okresie doby od zanurzenia. Z drugiej zaś strony, jego klasa odporności ogniowej to B2. Jest oczywiście doskonały izolatorem, więc w przypadku uszkodzenia kabla, przebicia i tak gwarantują ochronę przez ryzykiem porażenia. Opcjonalnie można dodać wkładki odblaskowe, co poprawi widoczność po zmroku.
Dzięki modułowej konstrukcji można łączyć ze sobą elementy i budować najazdy o dowolnej długości.
Systemy CableGuard oferowane są w różnych wersjach i klienci mogą wybrać z kilku serii. Najprostsze z nich to mostki kablowe, czyli pokrywy z pojedynczym kanałem, które stosuje się tam, gdzie mamy do czynienia z ruchem pieszym i niewielkim kołowym. Chronią kable o maksymalnej średnicy do 12 mm (CC1-12/38), względnie 20 mm. Osłony są niskoprofilowe, nadają się do ochrony różnych typów kabli – zarówno audio, jak i zasilających – do natężeniu prądu do 13 lub 16 amperów (32 ampery w przypadku CC1-20/45). Podobnie jak wszystkie produkty, mogą być stosowane zarówno wewnątrz, jak i na zewnątrz. Oferowane są w kolorach czarnym i czerwonym, można je oczywiście łączyć ze sobą. Osłony CC1-12/38 zawierają pojedynczy kanał o wymiarach 38 na 12 mm, zaś wysokość osłony wynosi 22 mm. Inne wymiary to 133 mm szerokości i 765 mm długości. Większe osłony CC1-20/45 mają kanał o wymiarach 45 na 20 mm, a ich wysokość to 32 mm (szerokość wynosi 220 mm, zaś długość 770 mm). Mniejszy model waży 1,1 kg, większy 2,5 kg.
Najazdy CableGuard charakteryzują się wyrazistym wzornictwem oraz połączeniem dwóch bardzo dobrze widocznych kolorów – czerni i czerwieni.
Z kolei seria Black Line obejmuje najazdy, oferowane z 1, 2, 3 lub 5 kanałami i przeznaczone do miejsc z ruchem pieszym i niewielkim ruchem pojazdów. W ich wypadku zastosowano czerwone rampy boczne, podstawy i czarne pokrywy. Maksymalne obciążenie na oś wynosi 4763 kg przy 20°C. Wszystkie modele są niskoprofilowe, a ich wysokość wynosi 35 mm. Długość pojedynczego elementu to 910 mm. Szerokość zleży od konkretnego modelu. BL1-19 oferuje pojedynczy kanał o szerokości 56 mm i wysokości 19 mm, pojedynczy moduł ma 305 mm szerokości i wazy 5,4 kg. BL2-19 oferuje dwa kanały o wymiarach 65 mm na 19 mm, przy całkowitej szerokości 380 mm. Waży 6,8 kg. BL3-19 ma 3 kanały, o takich samych wymiarach, jak poprzedni, co zwiększa całkowitą szerokość do 443 mm i wagę do 9,1 kg. W przypadku modelu z pięcioma kanałami zredukowano ich wymiary – jeden ma szerokość 37 mm, a cztery po 33 mm. W efekcie całość ma szerokość 430 mm i waży 8,2 kg. W przypadku modułów 5-kanałowych mamy także szereg łączników pozwalających na tworzenie zakrętów. Są to elementy do zakrętów w lewo, prawo, pary elementów końcowych, a także przejściówki.

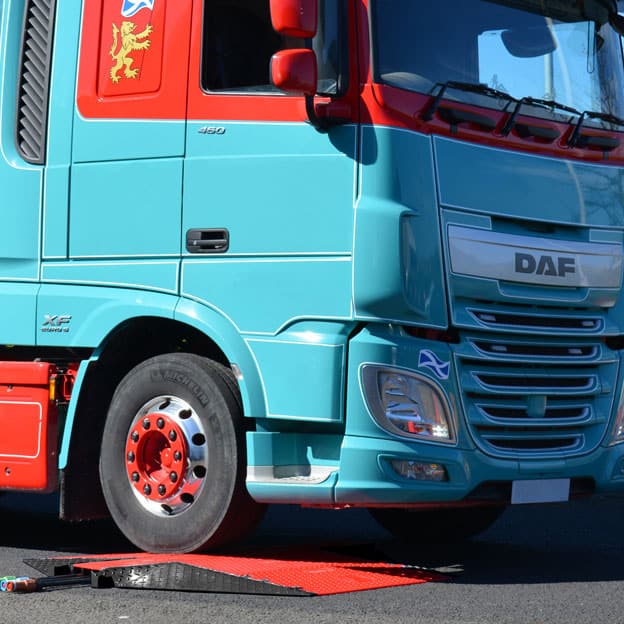

Red Line grupuje produkty o dużej wytrzymałości, przeznaczone do użycia w lokalizacjach z dużym ruchem pojazdów. Moduły mają od 3 do 5 kanałów i odróżnieniu od poprzedniej serii, podstawy i boczne rampy są czarne, zaś same pokrywy (dodatkowo wzmocnione) są czerwone. W ich wypadku maksymalne obciążenie na oś wynosi 9140 kg przy 20°C. RL3-55-LW oferuje 3 kanały o szerokości 55 mm i takiej samej wysokości (w przekroju są półokrągłe), zaś wysokość najazdu wynosi 74 mm. Pojedynczy element ma 910 mm długości (co charakteryzuje także inne modele tej serii), szerokość 470 mm i waży 14,5 kg. Do niego możemy dobrać szereg akcesoriów, jak zakręty w lewo, czy prawo, przejściówki, elementy o kształcie T, czy końcówki. RL4-55 oferuje 4 kanały o takich samych wymiarach, jak poprzednik, przez co całość ma 544 mm szerokości i waży 18,2 kg. W ich wypadku maksymalne obciążenie na oś to 11500 kg przy 20°C. Pięciokanałowe elementy RL5-31-LW można stosować jeśli maksymalne obciążenie na oś nie przekracza 9140 kg przy 20°C. Moduł waży 12,2 kg i oferuje jeden kanał o wymiarach 39 na 31 mm oraz 4 o wymiarach 33 mm na 31 mm. Szerokość całości to 502 mm. Odmianą tego modelu jest RL5-33-SL, który odróżnia się tym, że pokrywa ma faliste wykończenie (od strony wewnętrznej). Do tych elementów można dobrać akcesoria, jak zakręty w prawo i lewo, końcówki, czy przejściówki. Warto też wspomnieć o jeszcze innym wariancie najazdu pięciokanałowego, czyli RL-34-T, z nieco innymi łącznikami, typu T (zamiast „dog bone”). Dostępny jest także wariant RL5-55 z kanałami o średnicy 55 mm, co pozwala także na ochronę grubszych węży pneumatycznych. Maksymalne obciążenie na oś wynosi 11 500 kg przy 20°C. Te elementy mają szerokość 616 mm i ważą po 20,5 kg.
CableGuard oferuje także specjalne rampy dla osób niepełnosprawnych, zgodne z przepisami DDA – w ramach Black Line są to elementy przewidziane dla niewielkiego ruchu pojazdów, zaś w przypadku gdy będziemy mieli do czynienia z ruchem intensywnym, w ramach Red Floor znajdziemy rampy 3-kanałowe i 5-kanałowe. BL1-19-WR to rampa dwuczłonowa, dopuszczająca niewielki ruch, przy maksymalnym obciążeniu na oś wynoszącym 4763 kg przy 20°C. Całość można rozłożyć, co ułatwia przechowywanie, bowiem pojedynczy element przy długości 910 mm ma szerokość 920 mm. Dwukanałowy model BL2-19-WR ma tę samą szerokość, ale drugi kanał jest mniejszy. Dostępne są także rampy z 3 i 5 kanałami, odpowiednio BL3-19-WR i BL5-19-WR, w ich wypadku szerokość wynosi 1080 mm, względnie 1050 mm. Red Floor to system ochrony o wysokiej wytrzymałości, z rampami zgodnymi z DDA. Maksymalne obciążenie na oś wynosi 9140 kg przy 20°C. Centralne elementy są 2-kanałowe i można je ze sobą łączyć, by uzyskać płaską powierzchnię, która ochroni dowolną liczbę kabli. Jest to zatem system w pełni modułowy, zaś dodając po obu stronach kolejne elementy zbudujemy całą rampę. Wszystko skonstruowano w taki sposób, by nie tylko gwarantowało jak najlepszą ochronę, ale także zajmowało jak najmniej miejsca w magazynie, czy podczas transportu. Jest także podobny system, z centralnymi elementami 3-kanałowymi, a nawet z 5-kanałowymi. Możliwe są różne konfiguracje, a producent oferuje szereg akcesoriów, pozwalających na dostosowanie do każdej lokalizacji i sytuacji. Wspomnijmy, że CableGuard ma także składany wózek transportowy, idealnie dostosowany do przewożenia elementów systemu.
Produkty CableGuard pozwalają także na pewną personalizację, na pokrywach systemu można wytłoczyć logo używającej ich firmy.
Podsumowanie
W przypadku wielu wydarzeń, czy to realizowanych we wnętrzu, czy w plenerze, ochrona kabli jest czymś bardzo ważnym – chodzi nie tylko o zapewnienie im niezawodnego działania, zabezpieczenie przez uszkodzeniem, ale także gwarancję bezpiecznego przemieszczania się osób, czy pojazdów po obszarze, przez który musimy poprowadzić kable. System CableGuard rozwiązuje wszystkie problemy, oferując wiele elementów – zawsze da się wybrać takie, które będą optymalnie dopasowane do konkretnych potrzeb. Montaż jest szybki i prosty, nie wymaga specjalistycznych narzędzi, a poszczególne moduły można także przechowywać czy transportować bez większych problemów. W przypadku imprez wymagających nagłośnienia, oświetlenia, dostarczenia zasilania są to zatem systemy wręcz niezbędne.
Tekst: Dariusz Mazurowski, Muzyka i Technologia
