W lutowym numerze szczegółowo opisaliśmy gruntowną modernizację siedziby Państwowego Zespołu Ludowego Pieśni i Tańca „Mazowsze”, znajdującej się w Otrębusach pod Warszawą, skupiając się na przemianie technologicznej systemów nagłośnieniowych w Sali Widowiskowej. Kluczowym elementem tej kompleksowej realizacji było zainstalowanie systemu dźwięku immersyjnego L-ISA. Tym samym miejsce to dołączyło do listy najznamienitszych placówek, posiadających tak nowoczesne i innowacyjne rozwiązania. Jednak technologiczna przemiana objęła także inne przestrzenie w budynku – również foyer, które otrzymało bardzo nowoczesne nagłośnienie, oparte na urządzeniach marki L-Acoustics. Całością zajęła się firma Audio Plus z Łomianek.

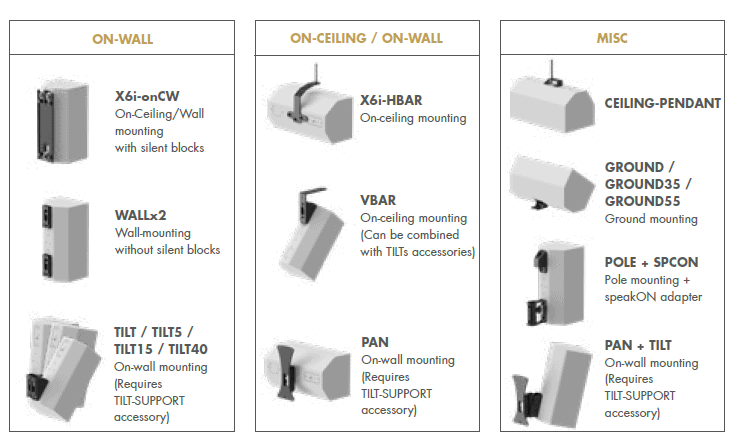

Smukła i estetyczna budowa głośnika X6i ułatwia jego integrację w wyszukanych projektach architektonicznych, gdzie wymagana jest elegancja i wysokiej klasy dźwięk.
Przedmiotem zadania była dostawa, montaż, konfiguracja oraz uruchomienie systemu elektroakustycznego foyer górnego i dolnego, znajdujących się przy Sali Widowiskowej Państwowego Zespołu Ludowego Pieśni i Tańca „Mazowsze”. Chodziło o kompletny system nagłośnieniowy wraz z odpowiednią dokumentacją powykonawczą. Zamawiający oczekiwał, że wszystkie komponenty stworzą jednorodny system, w pełni kompatybilny z posiadanymi już urządzeniami systemu nagłośnienia Sali Widowiskowej. Standardowo dla tego typu realizacji wymagane było również wykonanie projektu technologicznego, obejmującego część opisową, rysunki z lokalizacją urządzeń, schemat blokowy oraz wszelkie niezbędne opracowania konstrukcyjne. Jak wyjaśnił Łukasz Kaźmierczak, Kierownik Działu Projektów i Instalacji w firmie Audio Plus: „Do postępowania przetargowego, które wygraliśmy, musieliśmy przedstawić projekt koncepcyjny proponowanego rozwiązania wraz z symulacjami akustycznymi. Sprzęt wybrano na podstawie wymagań przetargowych zamawiającego, który oczekiwał, aby owe rozwiązanie było kompatybilne z systemami dźwiękowymi stosowanymi w Sali Widowiskowej, w szczególności z cyfrową siecią dźwiękową. Oczywiście urządzenia dla tej części instalacji były zupełnie inne, wykorzystaliśmy tu całkowicie nowe produkty z oferty L-Acoustics”.

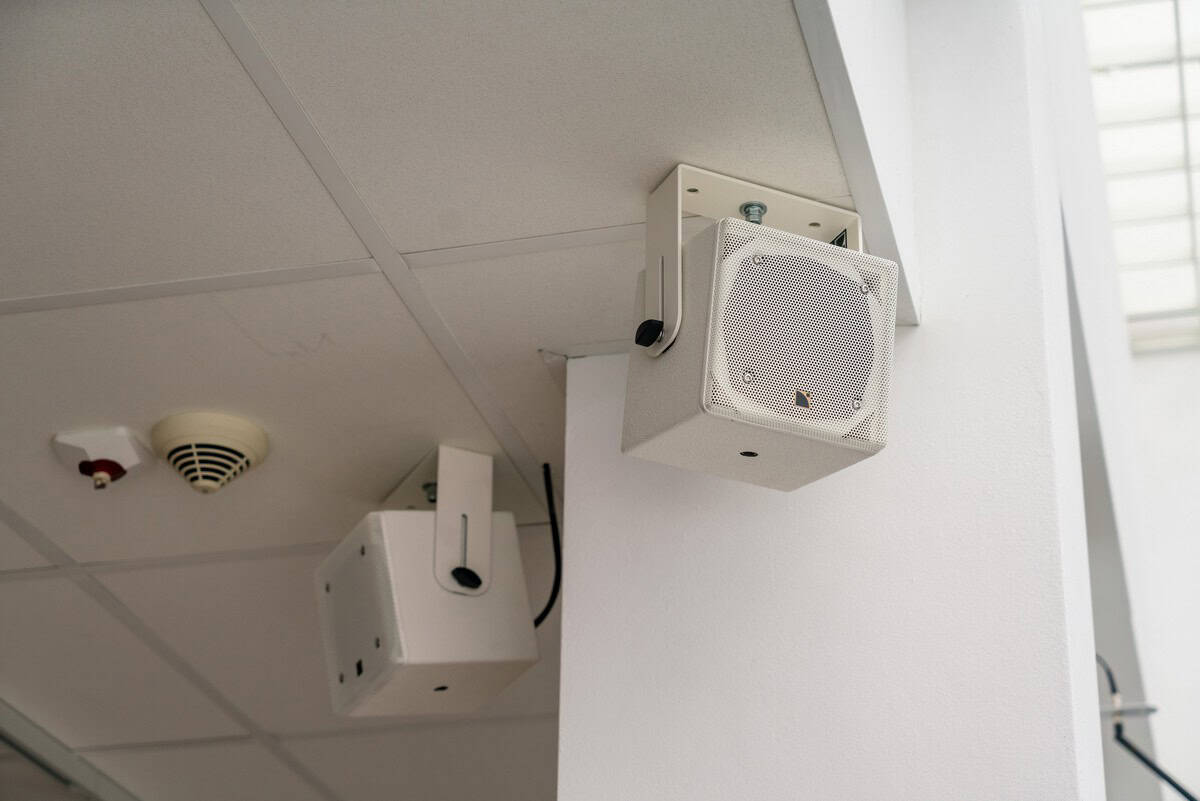

Szerokopasmowe źródła punktowe L-Acoustics 5XTW
Być może w tym miejscu komuś nasunie się pytanie, jaki jest w ogóle cel instalowania zaawansowanego nagłośnienia w foyer, które jest zaledwie przedsionkiem do właściwej sali? Otóż – wbrew pozorom – jest czymś dużo więcej. Pomijając odtwarzaną tu muzykę tła, w foyer odbywa się szereg wydarzeń, jak małe koncerty muzyki ludowej, rozrywkowej, etno, jazzu, folkowej czy też inne widowiska, co wymaga posiadania osobnego systemu nagłośnienia. Jest przy tym w pełni zrozumiałe, że taki system musi być kompatybilny z tym, co znajduje się w innych miejscach, przede wszystkim zaś właśnie w Sali Widowiskowej.

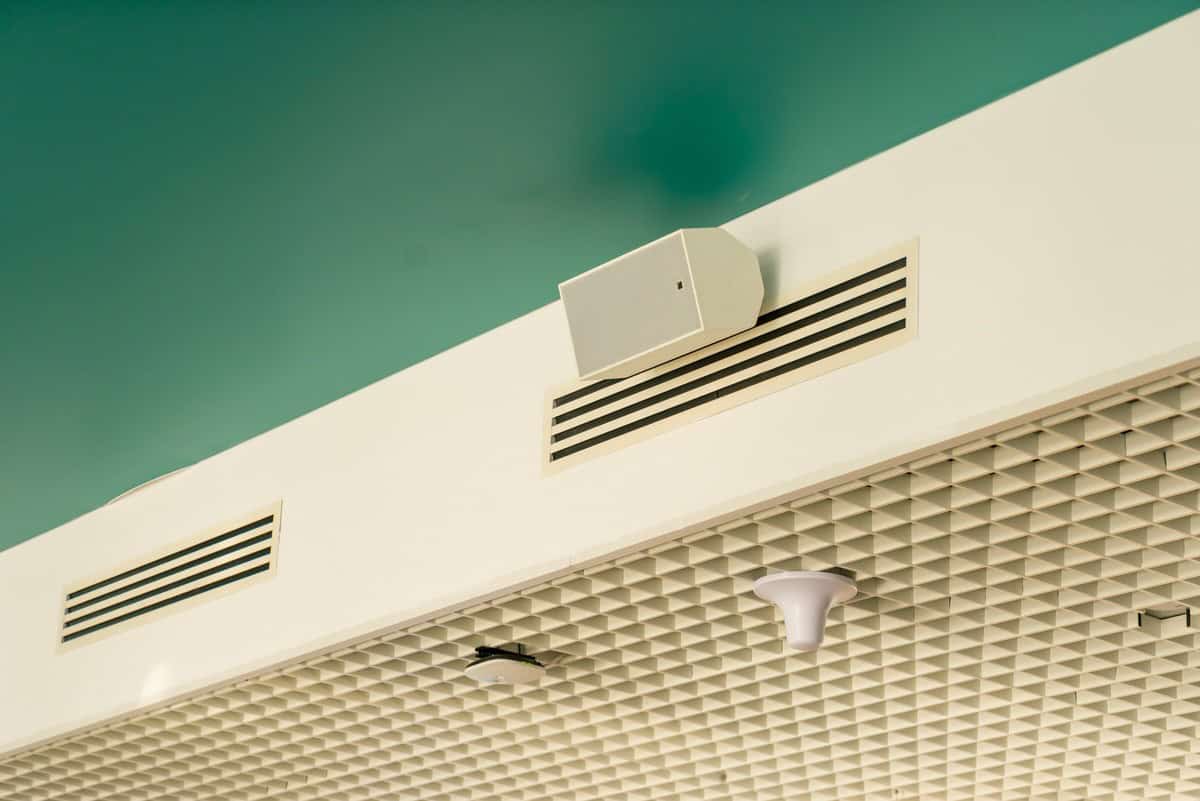

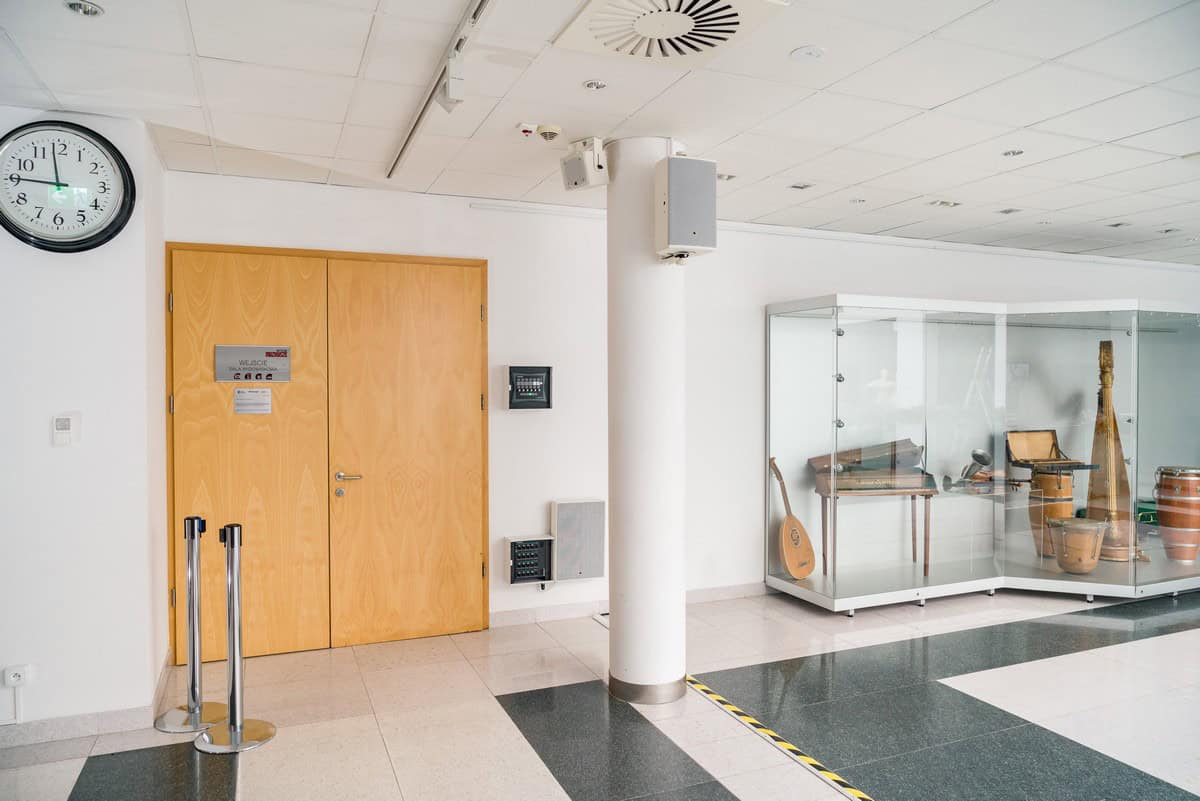

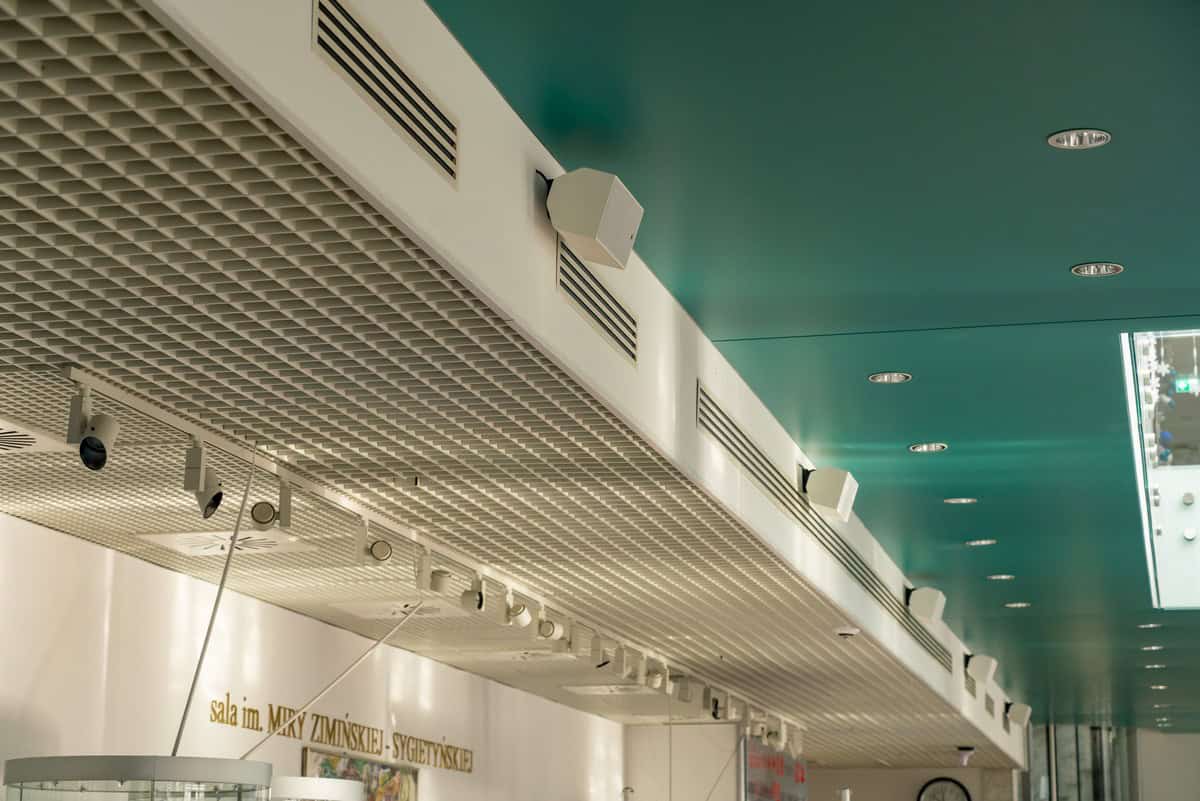

Wszystkie głośniki dostarczono w białym kolorze dzięki czemu nie zaburzają estetyki wnętrz.
Ostatecznie zatem w siedzibie „Mazowsza” zainstalowano nagłośnienie foyer górnego i dolnego z wykorzystaniem systemu rozproszonego, zasilanego z dedykowanych wzmacniaczy mocy i z wbudowanym procesorem głośnikowym. W przypadku górnego foyer zastosowano szerokopasmowe źródła punktowe L-Acoustics 5XTW – łącznie sześć sztuk, dwa głośniki X8W oraz jeden subwoofer SB6iW. Za ich zasilanie odpowiada wzmacniacz L-Acoustics LA4X. Wykorzystanie urządzeń tej – tak wysoko cenionej za jakość produktów – marki gwarantuje spełnienie wymagań zamawiającego, zarówno ze względu na sam dźwięk, jak i kompatybilność z głównym systemem. Mówimy o sprawdzonych głośnikach i wzmacniaczu, których specjalnie rekomendować nie trzeba.

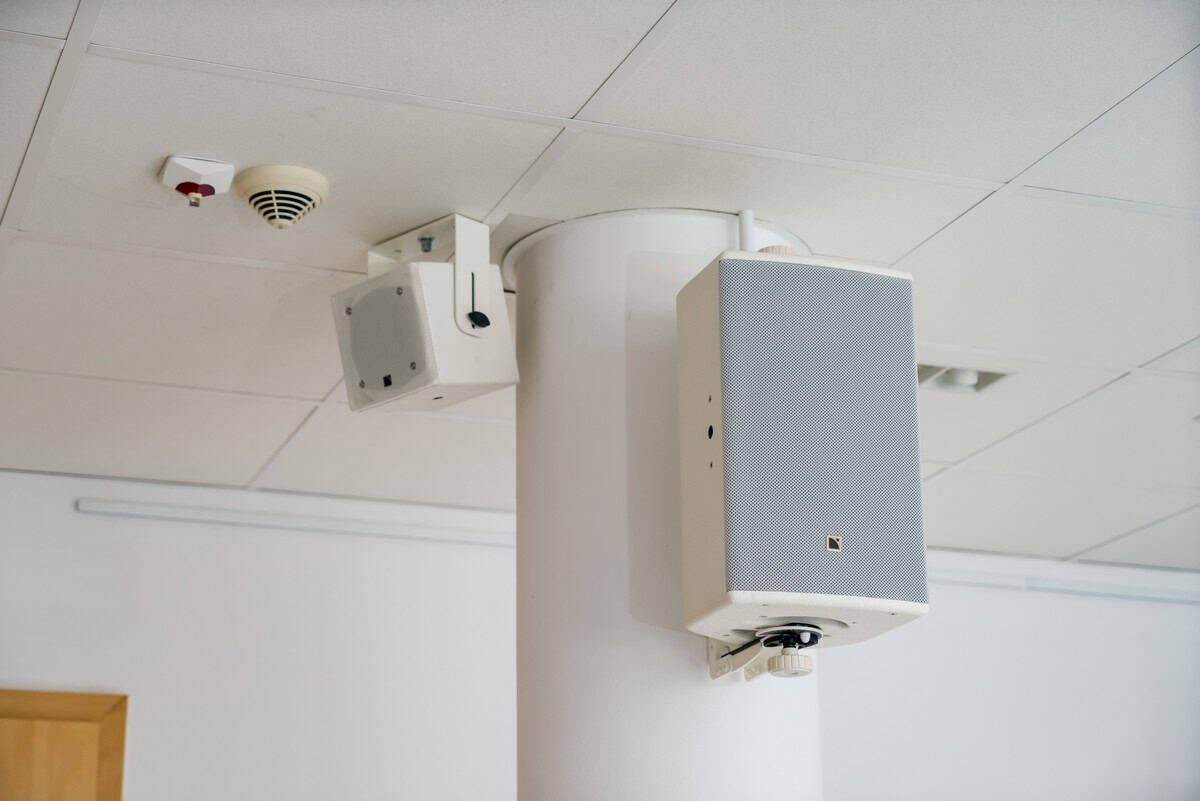

Głośnik L-Acoustics X8W zainstalowany na filarze.
Ponieważ w Sali Koncertowej obecnie pracują najwyższej klasy flagowe konsolety DiGiCo Quantum 852T, także w foyer górnym zaszła potrzeba wykorzystania urządzeń tej samej marki – jak systemu centralnego sterowania 4REA4 ENGINE, interfejsów audio A164 WALL LCD (konkretnie dwóch sztuk), kart SDR ADC, SDR DAC oraz SDR AES IO (po jednej sztuce), które zapewniły odpowiednią liczbę wejść oraz wyjść analogowych i AES/EBU. Kompatybilność z wyposażeniem sali wiązała się także z zastosowaniem nadajników i odbiorników bezprzewodowych marki Shure: AD4QE (odbiornik, 1 sztuka), ADX2/N8S (nadajnik, 2 sztuki), ADX2/N8C (nadajnik, 2 sztuki) oraz ADX1 (nadajnik, 4 sztuki). Znalazł się tu także odtwarzacz plików audio Tascam SS-CDR250N.

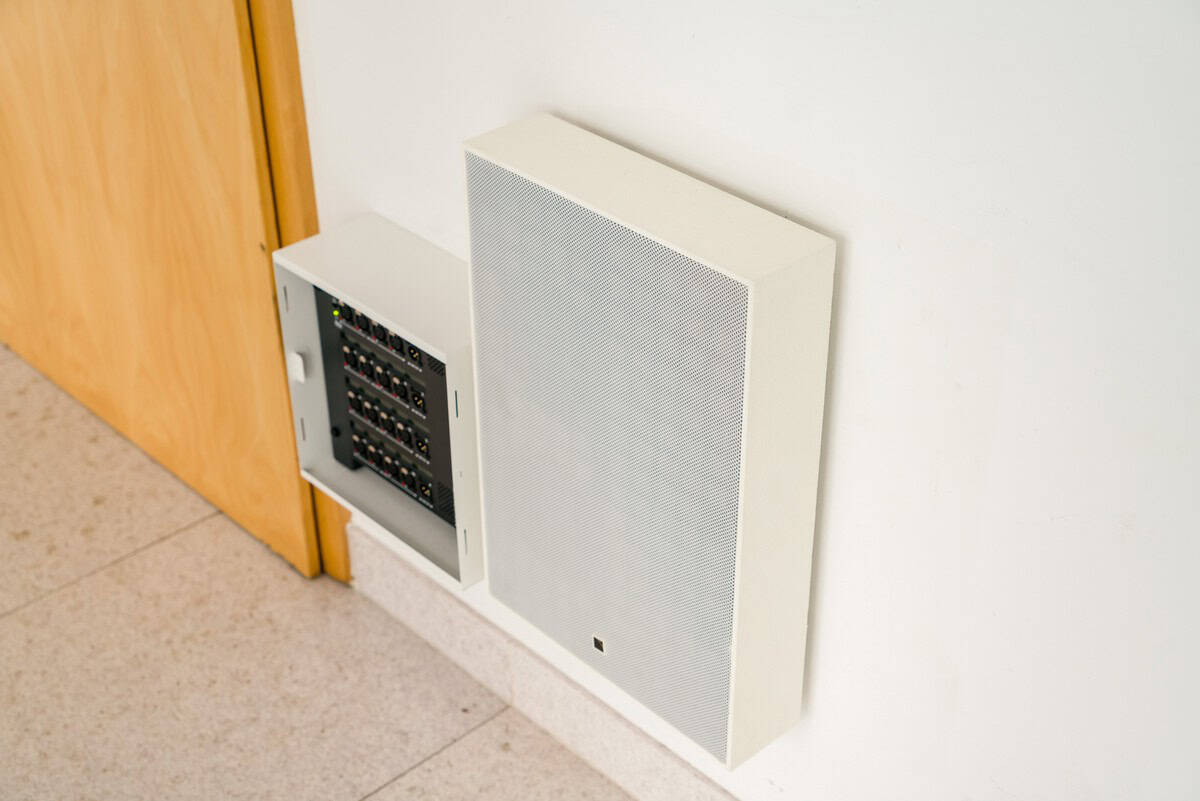

Ultrapłytki subwoofer SB6iW wyposażony w dwa przetworniki 6,5″.
Dolne foyer również wyposażono w punktowe źródła L-Acoustics – łącznie osiem sztuk modelu X6iW, wspartych pojedynczym subwooferem SB10iW. Do napędzenia całości użyto takiego samego wzmacniacza jak w przypadku foyer górnego, czyli LA4X, z tą różnicą, że tutaj znalazły się dwie sztuki (przypomnijmy – modelu czterokanałowego). Warto przy tym zwrócić uwagę na jedną kwestię, o której opowiedział nam Łukasz Kaźmierczak: „Z ciekawostek – to po raz pierwszy w Polsce zastosowano nowe urządzenia L-Acoustics X6iW razem z basami SB6iW oraz SB10iW. To zupełnie nowy segment urządzeń dla tego producenta. W niewielkich obudowach zamknięto wielką moc oraz brzmienie znane z dużych systemów L-Acoustics. Urządzenia mają dyskretne zawiesia i doskonale komponują się architektonicznie”. Jak zatem wynika z tej informacji, nagłośnienie dolnego foyer oparto praktycznie całkowicie (gdy mowa o samych głośnikach) na nowych modelach, po raz pierwszy zastosowanych w naszym kraju. Co niewątpliwie może stanowić również powód do dumy dla „Mazowsza”, które tym samym stało się posiadaczem jednej z najlepiej wyposażonych siedzib.

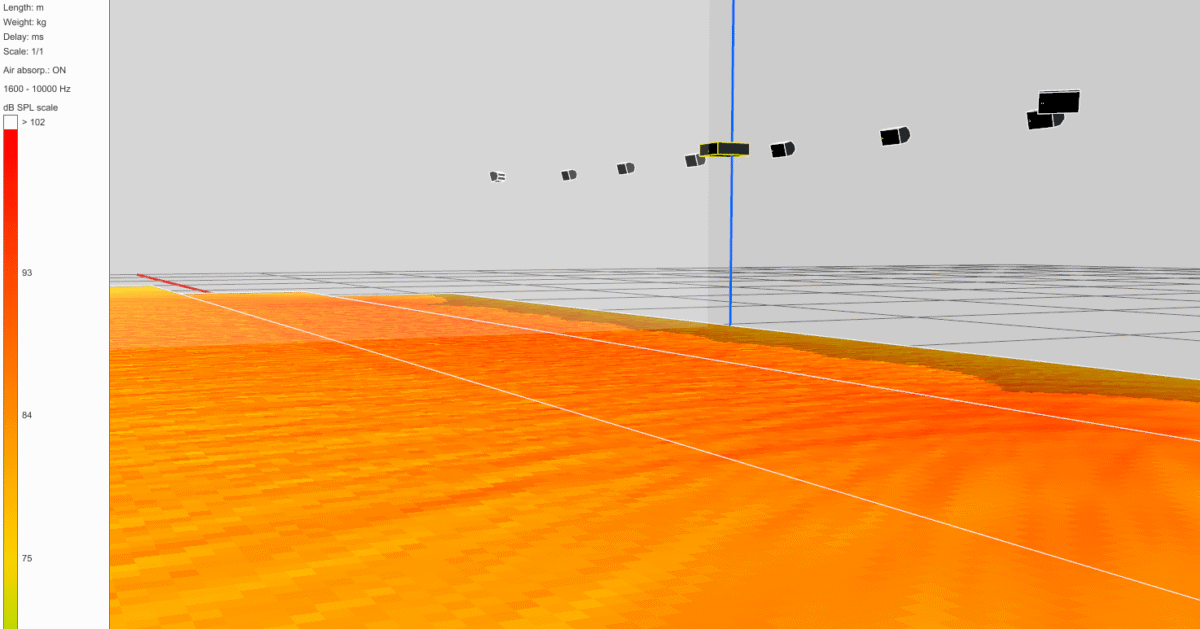

Do postępowania spółka musiała przedstawić projekt koncepcyjny proponowanego rozwiązania wraz z symulacjami akustycznymi.
Audio Plus, w ramach zleconego zadania, wykonał także system centralnego sterowania obydwoma poziomami foyer, który uwzględnia możliwość ich łączenia (ale także rozdzielania) w razie potrzeby – oczywiście bez konieczności ingerencji w samą instalację. Oznacza to, że każdym z poziomów foyer można sterować osobno albo jednocześnie. System bezprzewodowy obejmuje cztery kanały z nadajnikami do ręki oraz nadajnikami osobistymi, które działają w obrębie foyer (górnego oraz dolnego), z zachowaniem pełnej kompatybilności z bezprzewodowymi systemami Shure ADX, dostępnymi na Sali Widowiskowej. Źródłem muzyki odtwarzanej w tle jest programowalny odtwarzacz plików, mający możliwość zdalnego sterowania poprzez sieć Ethernet. Transmisja sygnałów audio odbywa się cyfrowo – z systemu centralnego sterowania do wzmacniaczy mocy, wyposażonych w interfejs protokołu AVB Milan.

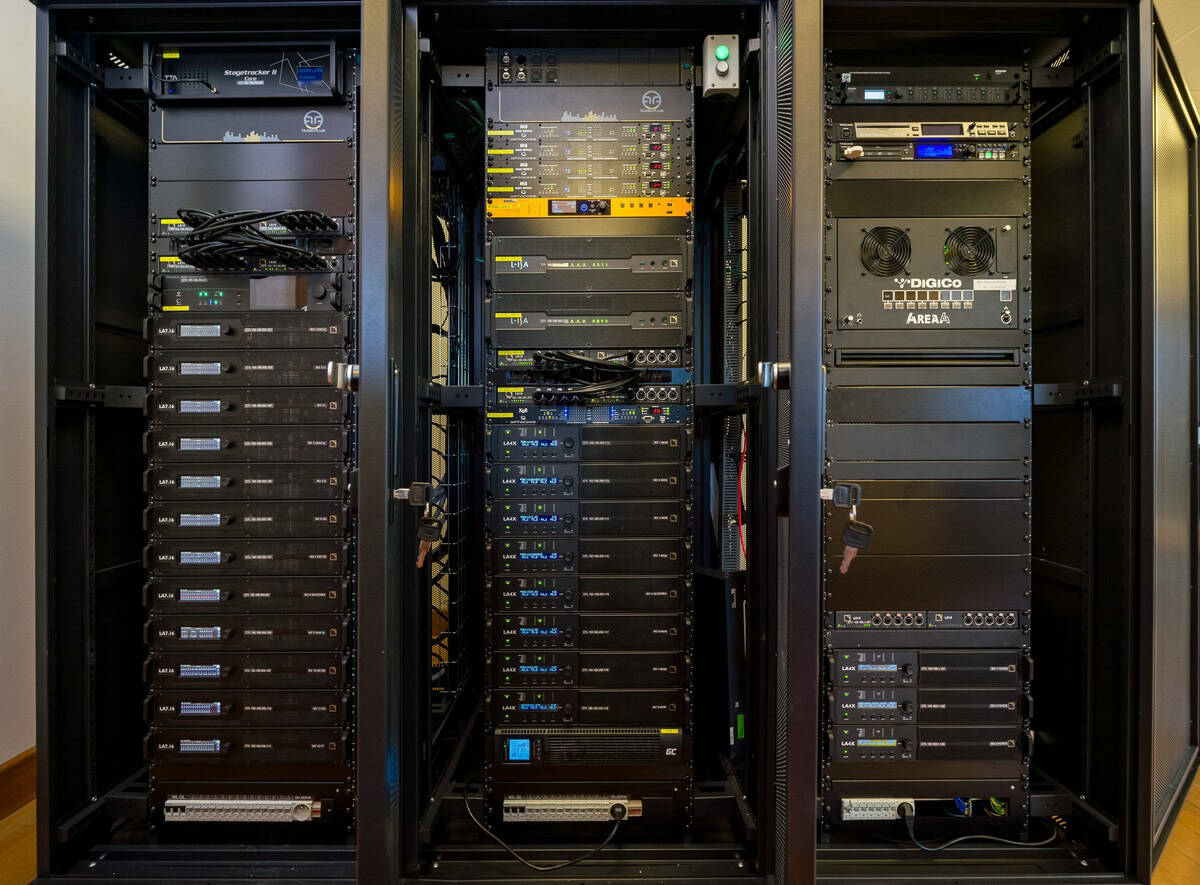

System nagłośnieniowy górnego oraz dolnego foyer jest zasilany wzmacniaczami L-Acoustics LA4X.
Siedziba Państwowego Zespołu Ludowego Pieśni i Tańca „Mazowsze” przeszła gruntowną i bardzo kompleksową modernizację, w ramach której wyposażono ją w nowoczesny sprzęt najwyższej jakości, gwarantujący doskonały dźwięk, łatwą kontrolę nad całą konfiguracją i pełną kompatybilność. Ta technologiczna rewolucja nie ominęła również foyer, które na obu poziomach stało się miejscem, w którym można z powodzeniem zorganizować kameralny koncert mniejszego składu, zapewniając mu nagłośnienie na najwyższym poziomie. Jest to zresztą standardowa praktyka, że instytucje kultury traktują foyer jako dodatkową przestrzeń, w której można realizować mniejsze wydarzenia – nie zawsze pasujące do głównej sali, a przecież warte pokazania publiczności i poszerzające ofertę. Fakt, że „Mazowsze” zdecydowało się na instalację sprzętu z najwyższej półki, świadczy o tym, że kierownictwo Zespołu myśli o przyszłości i chce zapewnić publiczności wrażenia na odpowiednim poziomie. Warto też dodać, że w ramach tej realizacji Audio Plus nie tylko zainstalował sprzęt, ale także przeprowadził niezbędne szkolenie miejscowych pracowników, świetnie przygotowując ich do obsługi nowego systemu – jednocześnie zapewniając asystę w okresie pierwszych działań w foyer, by wszystko przebiegło bez zakłóceń. Miejmy zatem nadzieję, że kolejne placówki pójdą za tym przykładem i także będą chciały wyposażyć się w tak zaawansowany i nowoczesny sprzęt.
Tekst: Dariusz Mazurowski, Muzyka i Technologia
Zdjęcia: Krzysztof Skłodowski, Audio Plus
