Monacor to międzynarodowy koncern z własnym oddziałem w Polsce, oferujący szeroką gamę produktów dla różnych segmentów rynku audio. Wśród nich znajdują się także wzmacniacze, między innymi takie jak nowy, czterostrefowy model PA-4125DX, stanowiący profesjonalne rozwiązanie przeznaczone do zastosowań PA oraz systemów typu multi-room. To właśnie temu urządzeniu poświęcimy dzisiejszy artykuł, przyglądając się bliżej jego możliwościom i funkcjom.
Opisywany wzmacniacz ma postać modułu o rozmiarze połowy racka, przy czym dostępne są zarówno wsporniki do montażu w stojaku (oznaczone jako RM-4125DX), jak i wsporniki do montażu naściennego (WM-4125DX). Ponadto producent oferuje sterujące moduły ścienne (WP-1/BK lub WP-1/WH), które umożliwiają m.in. regulację głośności poszczególnych stref. Moc znamionowa nowego modelu wynosi 500 W, a rozkłada się ona na 4 strefy po 125 W (przy 4 Ω i 8 Ω), względnie 2 po 250 W dla instalacji 100 V. Wariant oznaczony jako PA-4125DX/DT jest dodatkowo wyposażony w interfejs Dante.

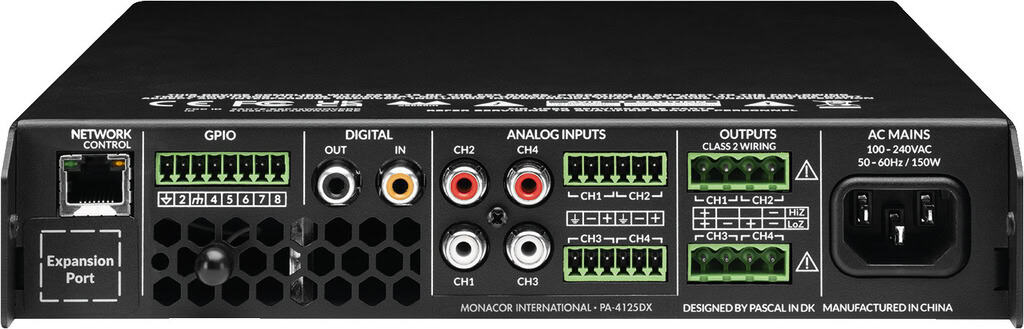

Tylny panel modelu PA-4125DX
Wzmacniacz ma także własny DSP, który oferuje szereg algorytmów pomagających uzyskać optymalny dźwięk w każdych warunkach – znajdziemy tu funkcję kompresor/limiter, opóźnienie (10 ms) i talkover, a także filtry FIR dla sygnałów wyjściowych i wreszcie 5-pasmowy korektor dla każdego wejścia. Obsługę ułatwia dobrze zaplanowany interfejs użytkownika HTML5, obsługiwany poprzez przeglądarkę internetową niezależnie od systemu operacyjnego. Możliwa jest zatem zdalna obsługa za pośrednictwem sieci LAN lub WLAN – wówczas użyjemy dowolnego urządzenia, jak komputer z systemem Windows albo MacOS czy smartfon, zarówno z Androidem, jak i iOS. Własne ustawienia można zapisać i w odpowiednim momencie załadować do wzmacniacza. Do celów diagnostycznych i testowych ma on także własny generator fali sinusoidalnej, która może być przestrajana.

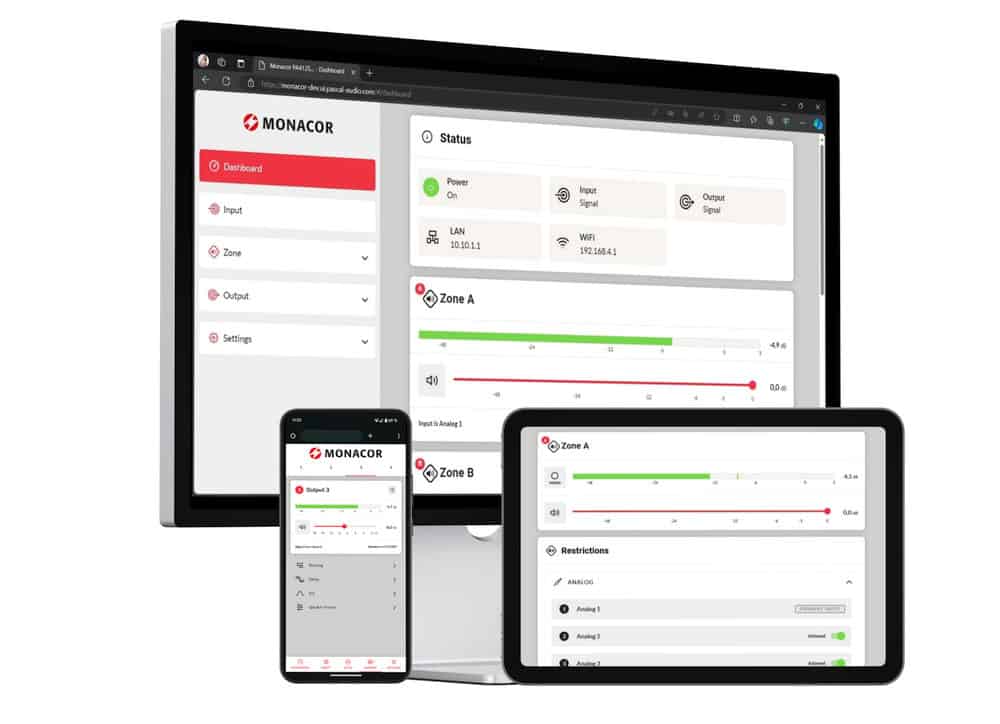

Obsługę ułatwia dobrze zaplanowany interfejs użytkownika HTML5 obsługiwany poprzez przeglądarkę internetową.
Omawiane urządzenie ma dość prosty, ale klasyczny design – na panelu przednim znajduje się jedynie 5 diod stanu: samego urządzenia, sieci, Wi-Fi, wejścia, a także wyjścia. Z kolei z tyłu mamy wszystkie przyłącza, zatem czterech kanałów analogowych (jako RCA i Phoenix), wejście i wyjście cyfrowe RCA (S/PDIF), wyjścia głośnikowe 4 stref, gniazda GPIO, port sieciowy RJ45, a w modelu DT także łącze interfejsu Dante, umożliwiającego obsługę 4 kanałów. Wyjścia głośnikowe pozwalają na podłączenie 4 o impedancji 4 lub 8 Ω, względnie 2 w instalacji 100 V. Interfejs GPIO jest wykorzystywany do zdalnej regulacji głośności i włączania trybu gotowości. Całość zabezpieczono przed zwarciem, przeciążeniem napięcia stałego, zbyt niskim napięciem, czy też nadmierną temperaturą. Generalnie omawiany model jest przeznaczony do pracy w zakresie temperatur od 0°C do 40°C, czyli praktycznie w każdym pomieszczeniu. Dodajmy też ważną informację, że Monacor PA-4125DX jest wzmacniaczem klasy D, który przeznaczony jest do obsługi instalacji z maksymalnie 4 strefami. Jest na tyle uniwersalny, że może znaleźć zastosowanie w wielu miejscach – wszędzie, gdzie niezbędna jest dystrybucja dobrego dźwięku z umiarkowaną mocą. Siłą rzeczy będą to raczej mniejsze i średnie obiekty. Niewielkie rozmiary i waga (220 mm x 44 mm x 320 mm, niecałe 2 kg) sprawiają, że może być zainstalowany dosłownie wszędzie i nie będzie w żaden sposób przeszkadzać czy kolidować z wyposażeniem danej lokalizacji. Wspomnijmy, że omawiany model tak naprawdę został zaprojektowany przez znaną duńską firmę Pascal Audio, co zresztą jest wyraźnie zaznaczone w materiałach promocyjnych. Pasmo przenoszenia pokrywa zakres od 20 Hz do 20 kHz, odstęp od szumu jest większy niż 106 dB (A). Częstotliwość próbkowania wynosi 48 kHz.

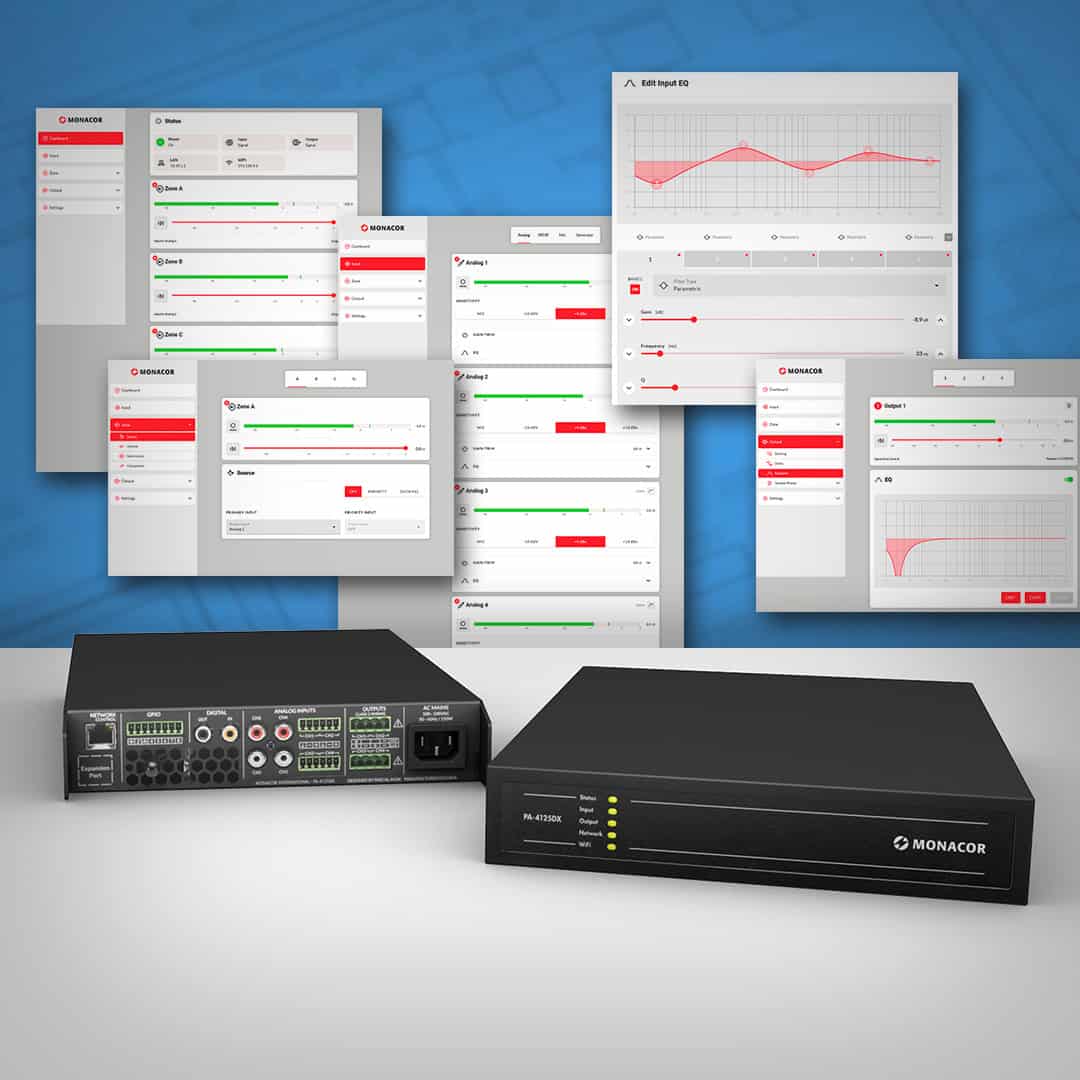

Monacor PA-4125DX/DT, czyli wariant wzmacniacza wyposażony w złącze w Dante.
Koncepcja urządzenia zakłada obsługę stref, przy czym sygnał strefy jest przypisany do jednego lub większej liczby wyjść głośnikowych. Źródła dźwięku, jak mikrofony czy odtwarzacze, mogą być kierowane do jednej lub większej liczby stref, co można zrobić, kierując je tam bezpośrednio lub jako zmiksowany materiał z różnych wejść. Dodatkowo do każdej strefy można przypisać priorytetowe źródło dźwięku, jak na przykład mikrofon do komunikatów. W takiej sytuacji sygnał pierwszego źródła dźwięku zostanie automatycznie wytłumiony przez ten priorytetowy. Dla każdego wyjścia można indywidualnie ustawić parametry algorytmów DSP, a dodatkowo uwzględnić specyfikę samych głośników (choćby poprzez ograniczenie poziomu, filtr korekcyjny, opóźnienie sygnału itp.).

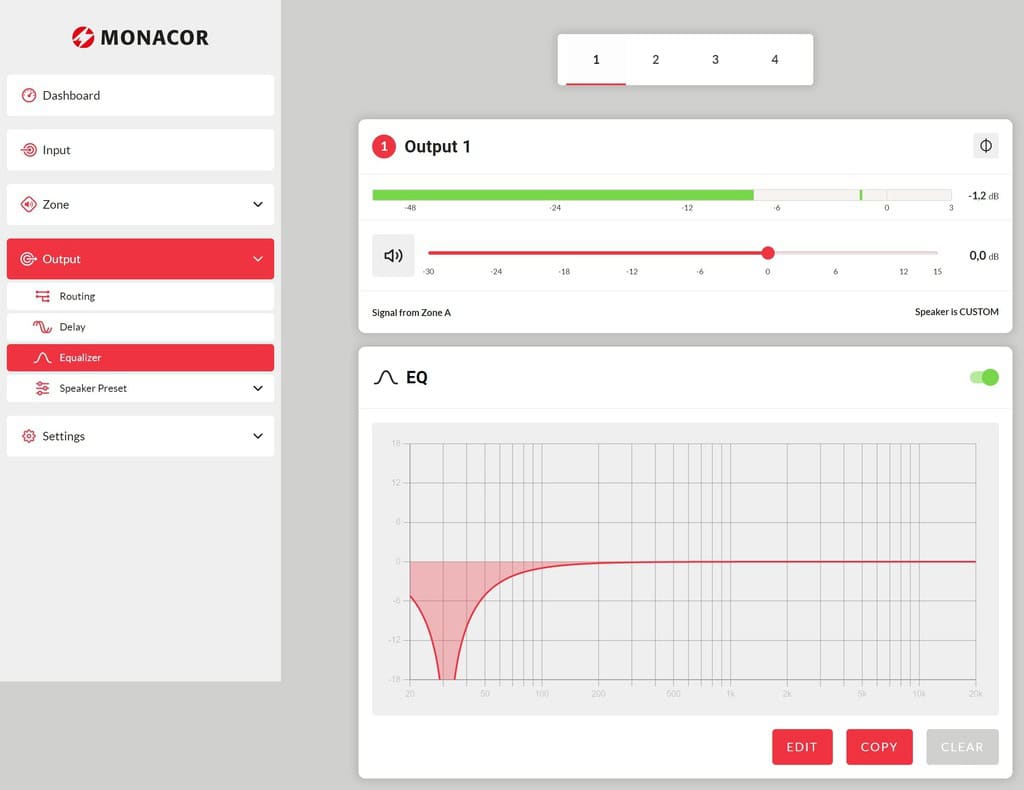

Przykładowe okna interfejsu użytkownika HTML5.
Ustawienia te można zapisać i zarządzać nimi w bibliotece z myślą o wykorzystaniu w przyszłości. Do podłączenia głośników o niskiej impedancji (4-16 Ω) można wykorzystać wszystkie cztery wyjścia, podczas gdy do podłączenia głośników 70 V lub 100 V wykorzystuje się łącznie dwa wyjścia. Urządzenie może stać samodzielnie na stole czy biurku – w zestawie znajdują się samoprzylepne gumowe nóżki. Możliwy jest także montaż naścienny albo w racku – jak wspomniałem we wstępie, producent przewidział stosowne akcesoria. Przy tym należy upewnić się, że otwory wentylacyjne nie są zakryte i zachowana jest wymagana odległość od innych powierzchni. Za wzmacniaczem powinna wynosić przynajmniej 80 mm, zaś minimalna odległość do boków (przynajmniej z jednej strony) to 25 mm.

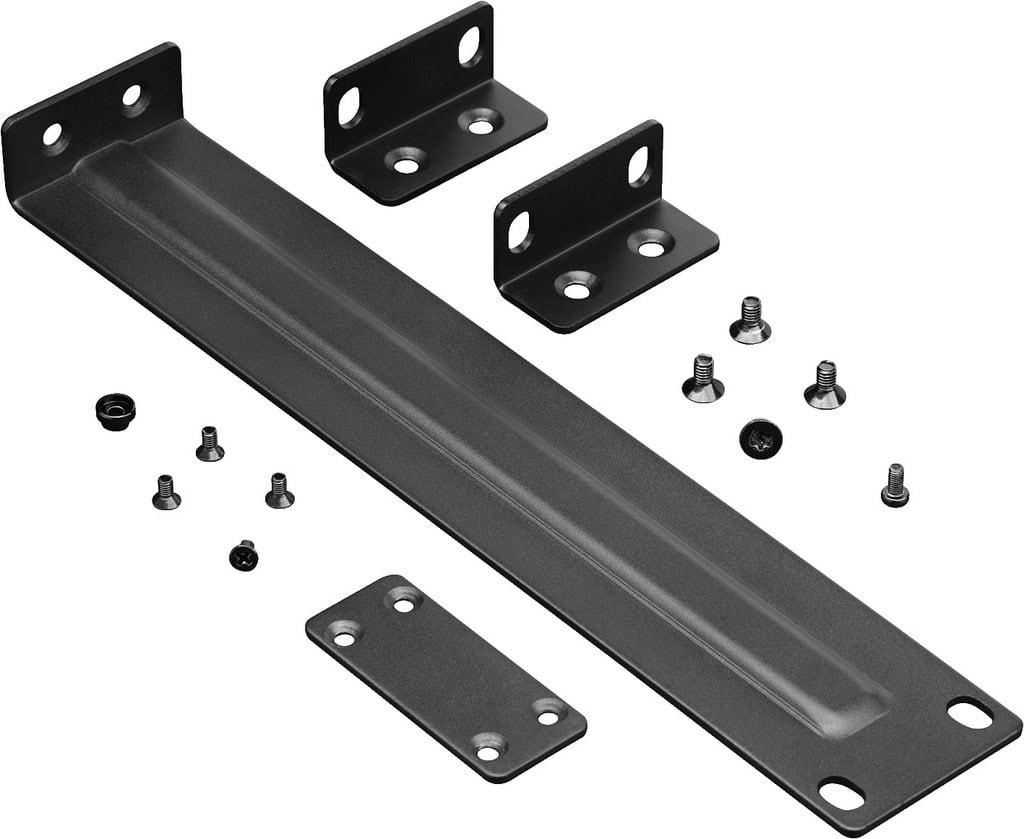

Możliwy jest montaż naścienny albo w racku – producent przewidział do tego celu stosowne akcesoria.
Podsumowanie
Monacor PA-4125DX oraz wariant wyposażony w Dante, czyli PA-4125DX/DT, to bardzo ciekawa propozycja dla instalacji wymagających dystrybucji dźwięku do kilku (maksymalnie 4) stref, przy czym nie jest wymagana przesadnie duża moc. Do urządzenia można podłączyć zarówno głośniki o niskiej impedancji, jak i instalację 70 V, względnie 100 V. Choć w drugim wypadku będziemy mieli do dyspozycji tylko dwie strefy. Pokładowy DSP, a także możliwość zdalnej obsługi przez przeglądarkę bardzo ułatwiają pracę z urządzeniem, sprawiając, że poradzą sobie z nim także osoby, które niekoniecznie zawodowo zajmują się dźwiękiem czy nagłośnieniem. Producent przewidział różne akcesoria montażowe, a także ścienne moduły do kontroli poziomu dźwięku w strefach, co czyni całość wydajnym i przyjaznym systemem dystrybucji dźwięku.
Tekst: Dariusz Mazurowski, Muzyka i Technologia
